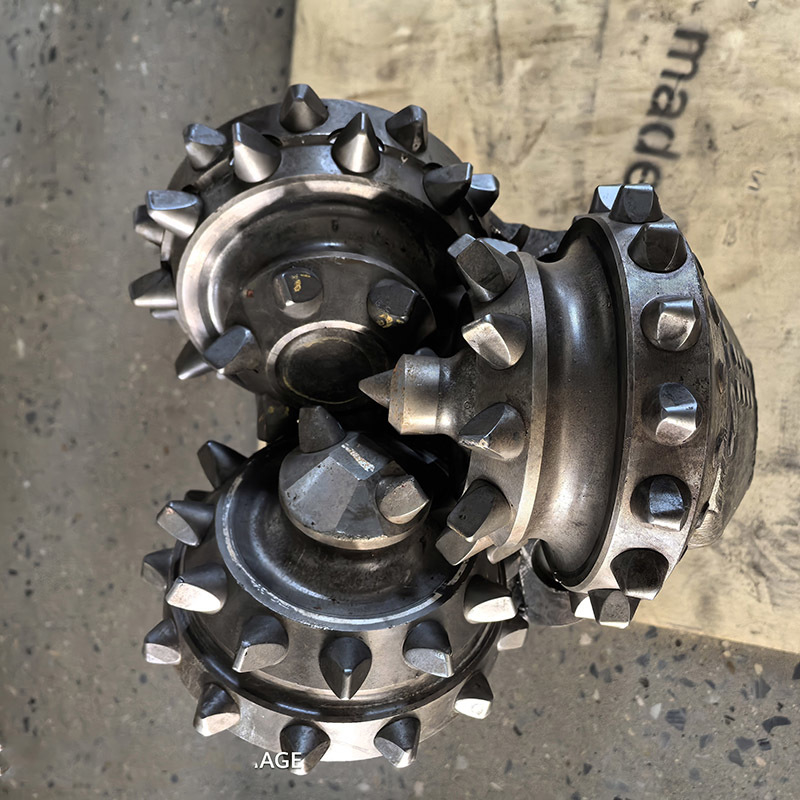

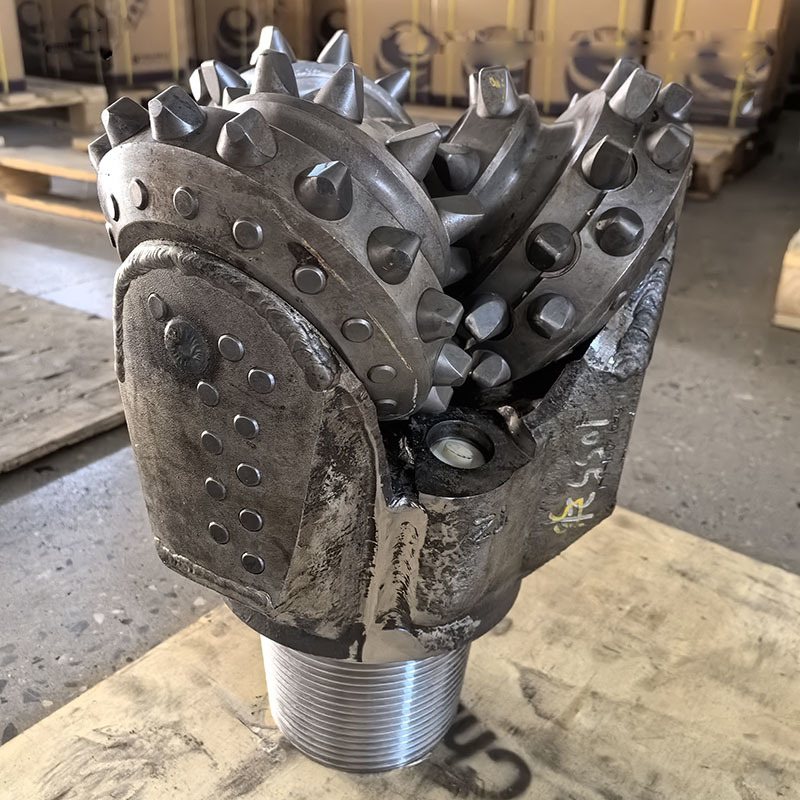

Wyrób trykonowy węglowy do wiercenia w skale twardej z kompozytowym łożyskiem zamkniętym

Trzy stożkowe wiertarki to powszechnie stosowane narzędzie w zakresie wiercenia ropy naftowej, poszukiwania geologicznego, wykopalisk górniczych itp. Składa się głównie z trzech obracających się stożków,które pomagają wiertarni rozbijać skały w formacjiTen rodzaj wiertarki łączy w sobie cięcie wielokątne i kruszenie walcowane w celu zaspokojenia potrzeb wiercenia różnych formacji.

Główne konstrukcje, z których składa się wiertarka rolkowa, obejmują ciało wiertarki, trzy rolki, układ łożysk, dysze i strukturę powierzchni zęba.Zęby na stożku rolkowym są podzielone na dwa rodzaje: zęby z twardego stopnia lub zęby ze stali. stożek rolkowy jest podtrzymywany przez konstrukcję nośną zainstalowaną pod nadwoziem, a wał stożka rolkowego jest mocowany wewnątrz konstrukcji łożyska,umożliwiające wytrzymanie obciążeń w różnych kierunkach. Wiertło ma zazwyczaj kanał płynu wiertniczego wewnątrz, który jest zaprojektowany z dyszą w celu zwiększenia efektu czyszczenia gruzu skał.obrót wiertarki napędza stożek rolkowy do obrotowego i wchodzi w kontakt z skałąPod wpływem ciśnienia osiowego i obrotu zęby nieustannie wchłaniają się w złamaną skałę formacji.śmieci są usuwane z obszaru pracy przez płyn wiertniczyPodczas procesu walcowania następuje przesuwanie, które zwiększa siłę cięcia powierzchni zęba na skałach.System łożyska jest odpowiedzialny za wspieranie roleta stożka do wytrzymania ciśnienia wiertniczego i momentu obrotowego, a jego wydajność bezpośrednio wpływa na żywotność wiertarki.

• Trójstonowa wiertarka składa się z trzech stożków, konstrukcji cięcia, konstrukcji łożyska, elementu blokowania, urządzenia uszczelniającego magazynowanie oleju, urządzenia dyszy itp.Ta konstrukcja pozwala wiertarze dostosować się do różnych warunków geologicznych i zwiększyć wydajność wiercenia
• Rodzaje łożysk trzech stożkowych wiertników są podzielone na łożyska walcowe i łożyska przesuwne, a różne typy łożysk nadają się do różnych warunków i wymagań wiertniczych
• Rodzaje uszczelniające wiertarki obejmują gumowe uszczelnienia i metalowe uszczelnienia, a konstrukcja uszczelnień ma kluczowe znaczenie dla ochrony łożysk i wydłużenia żywotności wiertarki
• Zęby trójkątowego wiertła mogą być inkrustowane (zęby z twardych stopów) lub frezowane (zęby ze stali),i różne materiały zębowe i metody mocowania wpływają na wydajność łamania skał i żywotność wiertarki
• W celu poprawy wydajności wiertarki w przełomowaniu skał, podczas procesu projektowania zostanie zbadany układ zębów wiertarki.Optymalny układ zębów zostanie określony poprzez obliczenie liczby zębów kontaktujących się z dnem dla układów zębów równomiernie odległych i nierównomiernych.
• Kierunek linii grzbietu zęba jest ściśle związany z obszarem kruszenia na dnie studni.Przeprojektowanie kierunku linii grzbietu zęba może poprawić wydajność kruszenia na dnie studni
• Stworzono model liczby dolnych zębów kontaktowych wiertarki rolkowej i przeanalizowano wzorzec rozkładu liczby dolnych zębów kontaktowych,który odgrywa ważną rolę w poprawie prędkości wiertniczej mechanicznej i wydłużeniu żywotności wiertarki
